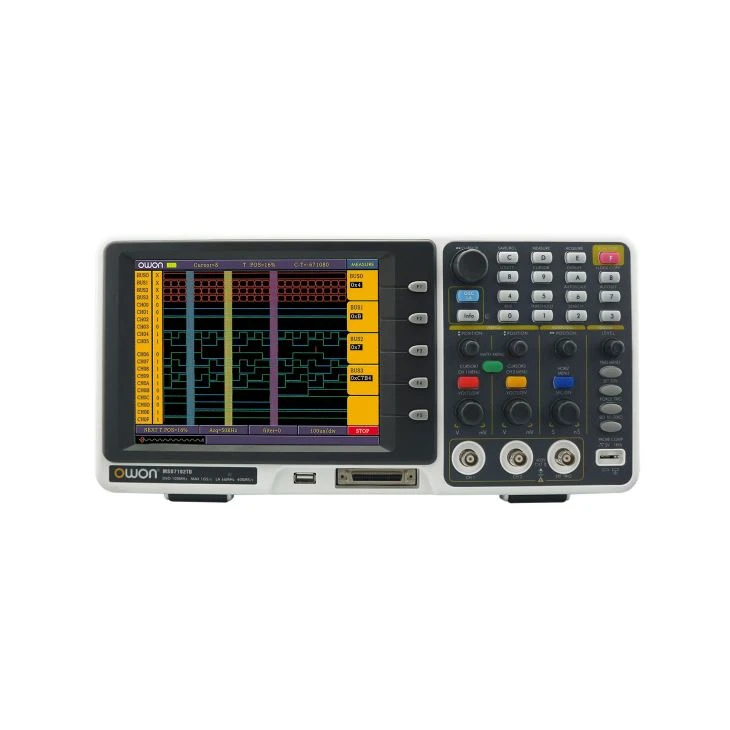

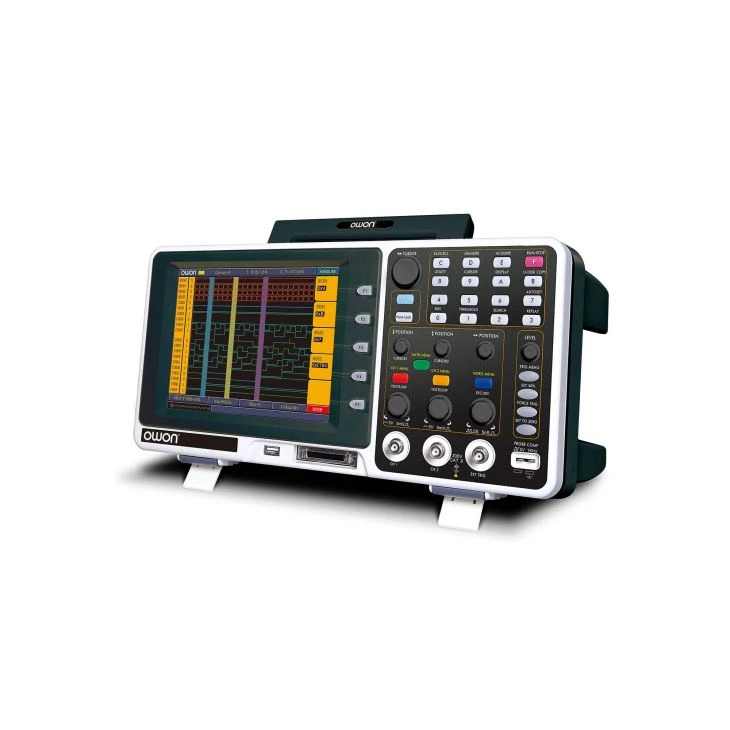

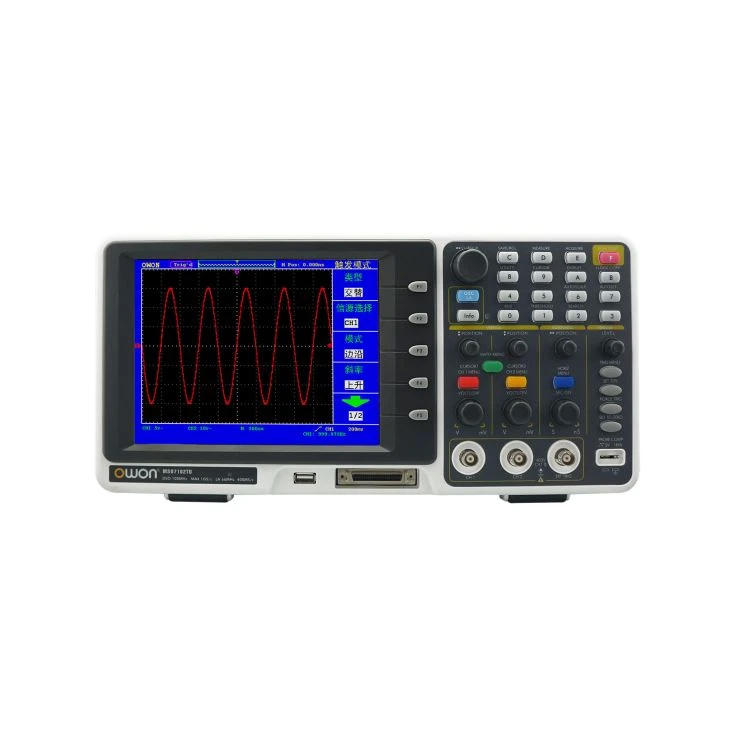

Séria MSO LA s digitálnym osciloskopom
- 2 v 1 (DSO + LA)
- 8 palcový farebný LCD
- Podporovaný prenos dát USB
- 20 skupín automatických možností merania
Digitálny pamäťový osciloskop
- Šírka pásma: 60 MHz - 200 MHz
- Vzorkovacia rýchlosť: do 2GS / s
- funkcia automatického merania
- FFT
Logický analyzátor
- Šírka pásma: 100MHz - 200MHz
- Vzorkovacia rýchlosť: 20S / s - 2GS / s
- 16 digitálnych kanálov
| Model č. | channel | Bandwidth | Vzorkovacia frekvencia |
| MSO7062TD | 2 + 1 | LA - 16 | 60MHz | LA - 100MHz | 1GS / s LA - 2GS / s |
| MSO7102TD | 2 + 1 | LA - 16 | 100MHz | 1GS / s LA - 2GS / s |
| MSO8102T | 2 + 1 | LA - 16 | 100MHz | 2GS / s |
| MSO8202T | 2 + 1 | LA - 16 | 200MHz | 2GS / s |
1. Osciloskop & 16-kanálový logický analyzátor, podporuje viacnásobný spúšťací režim vrátane zbernice, stav, zarovnanie dát, šírka dát, distribuovaný front a pod.
2. Voliteľné meranie plného opotrebovania akumulátora na batériu, vhodné pre mobilné testy.
| Model | MSO7062TD | MSO7102TD | MSO8102T | MSO8202T | |||||
|---|---|---|---|---|---|---|---|---|---|
| Bandwidth | 60MHz | 100MHz | 200MHz | ||||||
| SampleRate (v reálnom čase) | 1GS / s | 2GS / s | |||||||
| zobraziť | 8,0 "farebný LCD, 640 × 480 pixelov | ||||||||
| channel | duálny + externý spúšť | ||||||||
| Horizontálna mierka (s / div) | 2ns / div ~ 100s / div, krok 1 ~ 2 ~ 5 | 1ns / div ~ 100s / dielik, krok 1 až 2 ~ 5 | |||||||
| Vertikálna citlivosť | 2mV / div - 10V / div | ||||||||
| Vertikálne rozlíšenie (A / D) | 8bit (súčasne 2 kanály) | ||||||||
| Spúšťací režim | Edge, Video, Alternate, Pulse a Sklon | ||||||||
| Režim nadobúdania | Normal, Peak Detect a Average | ||||||||
| Dĺžka záznamu | 2M body | ||||||||
| Skladovanie vlny | 4 priebehy | ||||||||
| Waveform Math | +, -, ×, ÷, invert, FFT | ||||||||
| batérie | 7.4V 8000mAh (voliteľné) | ||||||||
| Rozmery (š × v × h) | 370 × 180 × 120 (mm) | ||||||||
| Hmotnosť (bez obalu) | 2,20 kg | ||||||||
| Špecifikácie výkonnosti logického analyzátora | ||||
|---|---|---|---|---|
| Model | MSO7062TD | MSO7102TD | MSO8102T | MSO8202T |
| Vzorkovacia frekvencia (v reálnom čase) | 20S / s - 2GS / s | |||
| Bandwidth | 100MHz | 200MHz | ||
| channel | 16 | |||
| Dĺžka záznamu | 4M body | |||
PODPORA
▶ Počítačový softvér pre logický analyzátor série MSO
▶ Príručka používateľa DSO série MSO
PRÍSLUŠENSTVO Príslušenstvo, ktoré je predmetom konečného dodania.
Napájací kábel |
CD Rom |
Stručný návod |
USB kábel |
sonda |
Nastavenie sondy |
Mäkká taška |
Logický analyzátor modul |
batérie (Voliteľné) |
