Aplikácia osciloskopu OWON v automobilových senzoroch (1)
— Použitie virtuálneho osciloskopu OWON PC na testovanie automobilového magnetoelektrického snímača polohy kľukového hriadeľa
S rastúcou popularitou automobilov sa čoraz viac využívajú elektronické senzory v automobiloch. Ako osciloskop meria tieto senzory na aute? Použime virtuálny osciloskop OWON, aby sme videli, ako ho používať.

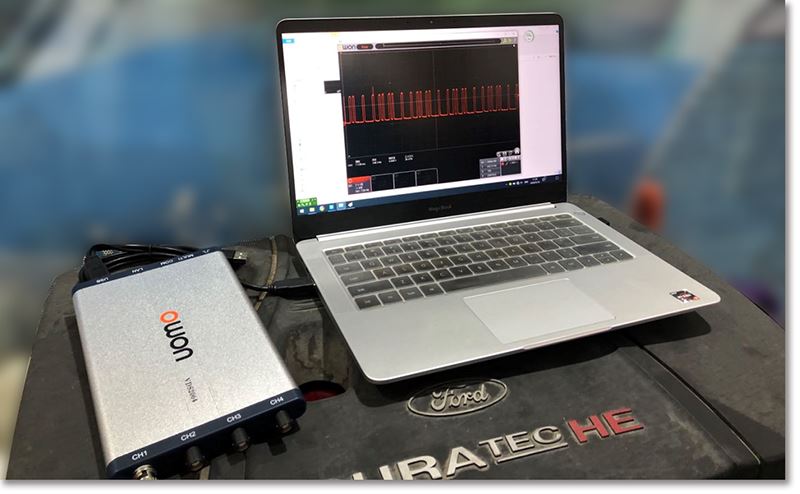

Pripravte si notebook a OWONDigitálny osciloskop VDS2064, otvorte počítač, nainštalujte počítačový softvér, pripojte kábel a začnite testovať snímač polohy magnetoelektrického kľukového hriadeľa.
Magnetoelektrický snímač polohy kľukového hriadeľa dokáže generovať vlastný signál bez dodatočného napájania. Keď sa kovové koleso otáča, magnetické pole sa mení a napätie generované v obvode sa mení.
Keď funguje magnetoelektrický snímač kľukového hriadeľa, amplitúda nie je úplne rovnaká. Keď sa rýchlosť zvýši, amplitúda sa zvýši. Zároveň odráža aj rozdiel medzi štyrmi fázami činnosti motora, a to nasávaním, kompresiou, prácou a výfukom. Preto meranie tvaru vlny snímača kľukového hriadeľa pomocou osciloskopu môže úplne odrážať, či je mechanická prevádzka normálna. Tu je príklad.

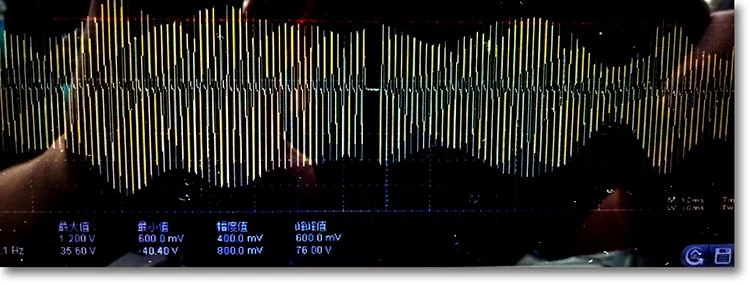

Toto je tvar vlny žeriavového motora Weichai WP7 Zoomlion tri mesiace po generálnej oprave. Motor sa nedá zrýchliť na 1900 ot./min. Pokiaľ je pretlakový ventil motora otvorený pri 1900 ot./min., motor sa otáča na 1500 ot./min.V tom čase sa nevykonávala žiadna ďalšia údržba.

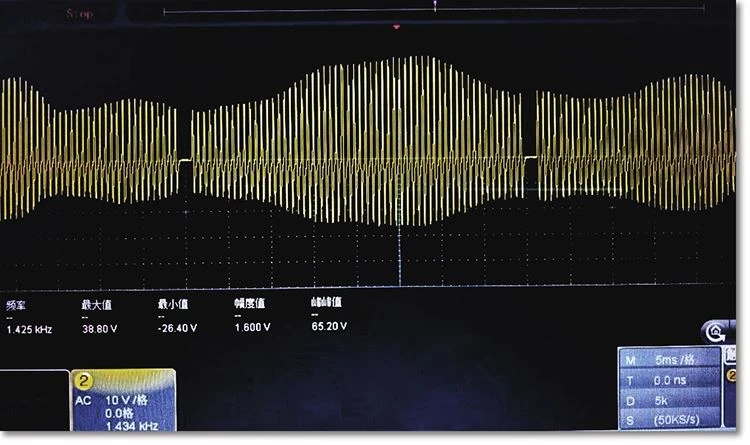

O štyri mesiace neskôr sú najvyššie otáčky motora len 1500 ot./min. Tvar vlny nameraný virtuálnym osciloskopom OWON VDS2064 je nasledovný. Zistili sme, že amplitúdový rozdiel tvaru vlny sa ďalej zväčšuje.
Skontrolujte signálny panel, aby ste zistili, či nedošlo k nejakej abnormalite. Je určené, že sa kľukový hriadeľ motora pohybuje dopredu a dozadu alebo hore a dole. Vypáčte prednú remenicu kľukového hriadeľa plochým páčidlom a pohybová vôľa je veľmi malá, takže sa zistí, že kľukový hriadeľ „držal puzdro“. V dôsledku toho je horné a spodné hádzanie kľukového hriadeľa príliš veľké.
Niekedy nie je potrebné zistiť primárny a sekundárny priebeh zapaľovania na nepriame posúdenie zlyhania zapaľovania určitého valca. Za predpokladu, že určitý valec nefunguje, nemusí fungovať vtedy, keď má valec vykonávať prácu, čo má za následok zníženie otáčok kľukového hriadeľa. To sa môže prejaviť v tvare vlny snímača polohy kľukového hriadeľa.
V schéme zapojenia sú dve svorky magnetoelektrického snímača polohy kľukového hriadeľa odlišné. Pre ECU tieto dve svorky nie je možné pripojiť opačne.
Ak je spojenie obrátené, normálne spojenie sa líši od abnormálneho spojenia o "pol zuba". To môže spôsobiť chybu časovania alebo si ECU myslí, že časovanie je nesprávne.

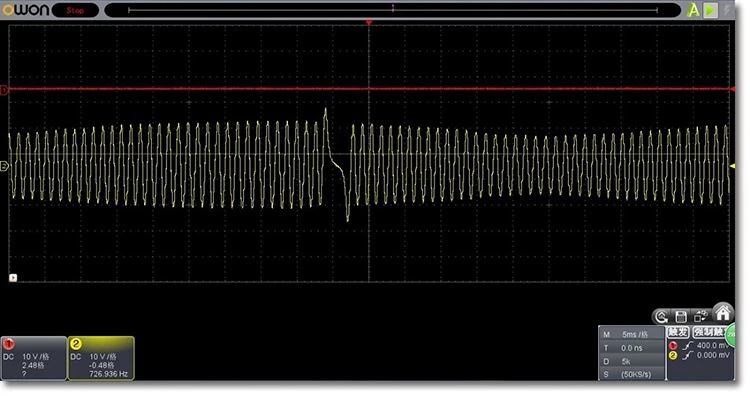

Na obrázku nižšie je model snímača Great Wall Fengjun 6 country 5. Snímač kľukového hriadeľa používa osciloskop na meranie normálneho tvaru vlny a tvaru vlny po spätnom pripojení terminálu.
Pomocou virtuálneho osciloskopu OWON VDS2064 PC na meranie tvaru vlny je možné jasne vidieť podrobnosti tvaru vlny cez obrazovku počítača, čo je vhodné na analýzu. Je to dobrý pomocník pre personál údržby automobilov.

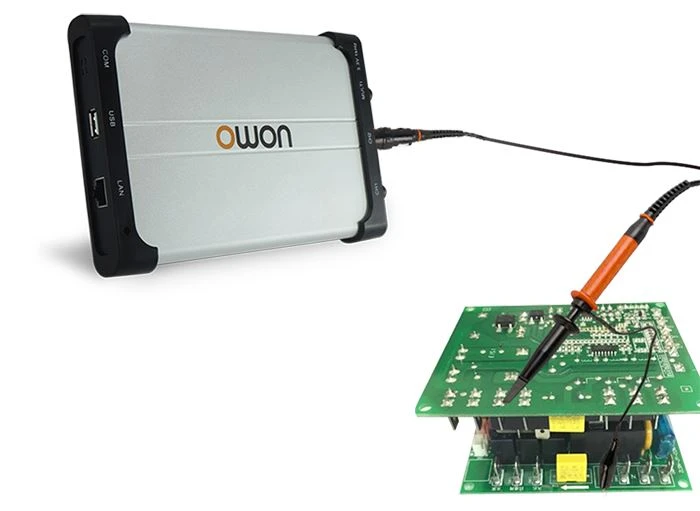

Inžinieri údržby automobilov majú vo svojom pracovnom procese veľmi radi virtuálny osciloskop PC. Jeho ultra malé telo uľahčuje prenášanie a používanie. Avšak väčšina PC virtuálnych osciloskopov na trhu bola viac-menej vymazaná v porovnaní s desktopovými osciloskopmi, čo sťažuje inžinierom vykonávať bežné meracie práce. Keď je prenosnosť a výkon v konflikte, ako si vybrať? Môžete sa pozrieť na osciloskop VDS PC OWON Lilliput.
- Až 100 MHz šírka pásma a maximálna vzorkovacia frekvencia 1GS/s v reálnom čase
- 10M dĺžka záznamu
- Priateľské používateľské rozhranie: FFT alebo XY a zobrazenie tvaru vlny 2
na tej istej obrazovke
- Možnosť viacnásobného spustenia: okraj, video, sklon, pulz a striedanie
- Izolácia USB - menšia inferencia signálu, väčšia ochrana počítača
- Napájanie cez USB zbernicu a diaľkové ovládanie LAN (voliteľné)
- Ultra tenký dizajn tela, ľahká prenosnosť
