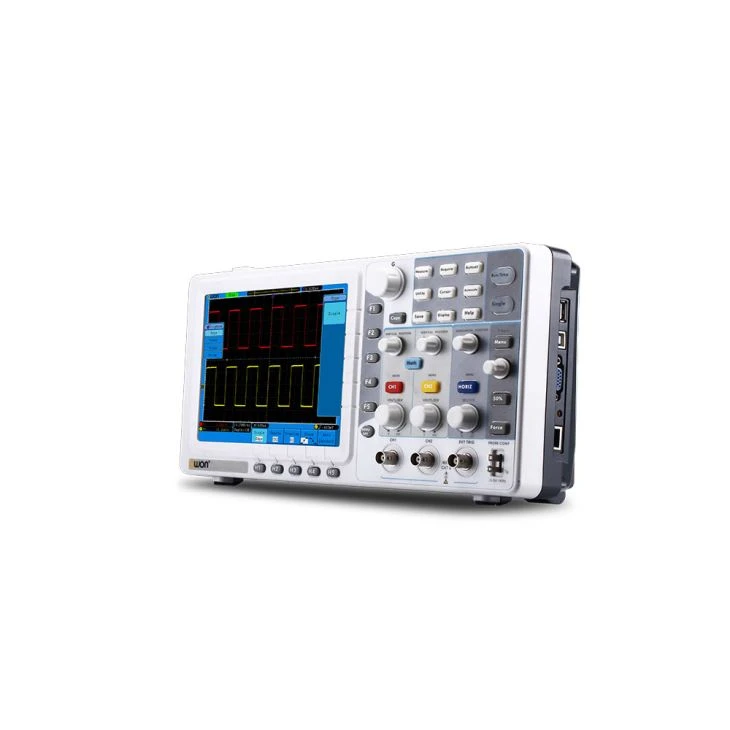

SDS-E Series 8-palcový digitálny osciloskop s displejom
- Šírka pásma: 30MHz - 125MHz
- Vzorkovacia rýchlosť: 500MS / s -1GS / s
- Ultra tenké telo
- 8 palcov LCD s vysokým rozlíšením
- Funkcia Pass / Fail
- SCPI a podpora LabVIEW
- Digitálne filtrovanie a meranie prúdu
(okrem SDS5032E a SDS5052E)
| Model č. | channel | Bandwidth | Vzorkovacia frekvencia | Recod Dĺžka |
| SDS5032E | 2 + 1 | 30MHz | 500 ms / s | 10K |
| SDS5052E | 2 + 1 | 50MHz | 500 ms / s | 10K |
| SDS6062E | 2 + 1 | 60MHz | 500 ms / s | 1M / voliteľné 10M |
| SDS7072E | 2 + 1 | 70MHz | 1GS / s | 1M / voliteľné 10M |
| SDS7102E | 2 + 1 | 100MHz | 1GS / s | 1M / voliteľné 10M |
| SDS7122E | 2 + 1 | 125MHz | 1GS / s | 1M / voliteľné 10M |
8 palcov veľký displej
8 palcov (800 x 600) TFT displej s vysokým rozlíšením LCD veľmi detailne. Horizontálne 15 divízií a vertikálne 10 divízií, dokonalý produkt rovnakej úrovne.
| Model | SDS5032E | SDS5052E | SDS6062E | SDS7072E | SDE7102E | SDS7122E | |
|---|---|---|---|---|---|---|---|
| Bandwidth | 30MHz | 50MHz | 60MHz | 70MHz | 100MHz | 125MHz | |
| Vzorkovacia frekvencia (v reálnom čase) | 500 ms / s | 1GS / s | |||||
| Horizontálna mierka (s / div) | 5ns / div ~ 100s / div, krok 1 ~ 2 ~ 5 | 2ns / div ~ 100s / dielik, krok 1 až 2 ~ 5 | |||||
| channel | 2 + 1 (externé) | ||||||
| zobraziť | 8 "farebný LCD, 800 × 600 pixelov | ||||||
| Dĺžka záznamu | 10K | 1M | 1M (voliteľné 10M) | ||||
| Vertikálne rozlíšenie (A / D) | 8 bitov (súčasne s 2 kanálmi) | ||||||
| Vertikálna citlivosť | 5mV / div ~ 10V / div (pri vstupe) | 2mV / div ~ 10V / div (pri vstupe) | |||||
| Spúšťací typ | Edge, Pulse, Video, Sklon a Alternatívne | ||||||
| Spúšťací režim | Automatické, Normálne a Jedno | ||||||
| Waveform Math | +, -, ×, ÷, invert, FFT | ||||||
| Komunikačné rozhranie | USB hostiteľ, USB zariadenie, Pass / Fail, LAN a VGA (voliteľné) | ||||||
| batérie | nie je podporované | ||||||
| Rozmer (Š × V × H) | 348 × 170 × 78 (mm) | ||||||
| Hmotnosť (bez obalu) | 1,50 kg | ||||||
PODPORA
▶ Ovládač USB pre všetky série OWON DSO a AWG
▶ Príprava vývoja LabVIEW pre DSO série SDS / SDS-E
▶ Príručka používateľa DSO série SDS-E
PRÍSLUŠENSTVO Príslušenstvo, ktoré je predmetom konečného dodania.
Napájací kábel |
CD Rom |
Stručný návod |
USB kábel |
sonda |
Nastavenie sondy |
Mäkká taška |
